铝工业用耐火材料
Refractories for Aluminum Industry
科耐尔®铸铝工业项目工程设计
SYSTEM DESIGH APPROACH
众所周知，各种不同的操作工艺与条件须搭配不同的炉衬耐材；而本公司所具有的先进技术及丰富的实务经验，保证了我们能依据客户所需求，提供最佳的炉衬设计。
| 部位 / 影响 | 加料冲击 | 磨耗 | 高温 | 热震 | 刚玉积长 | 助熔剂侵蚀 | 铝液穿透 | |
|---|---|---|---|---|---|---|---|---|
| 炉池 | 炉床 | + | + | - | - | - | - | + |
| 侧壁 | ++ | + | - | - | - | - | + | |
| 液面 | ++ | + | - | - | ++ | ++ | ++ | |
| 液面上部 | 侧壁 | + | - | + | + | + | - | - |
| 炉顶 | + | - | + | + | - | - | - | |
| 喷火口 | - | - | ++ | ++ | - | - | - | |
| 加料口/炉门边 | ++ | - | - | + | - | - | - | |
| 炉门 | + | - | - | + | - | - | - | |

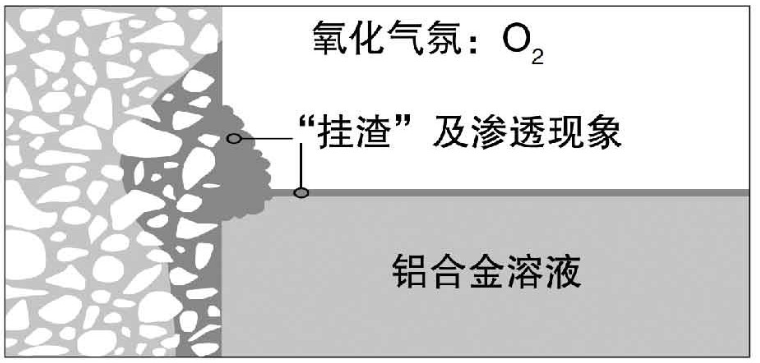

铸铝行业炉衬侵蚀的反应机理
Corundum formation by corrosion
 | 化铝炉的炉衬损坏机理主要是侵蚀反应，而造成侵蚀的主要原因是刚玉质矿物的生成。 此类反应在使用中又表现为两种现象：
4Al(液态) + 3SiO2(固态) → 2Al2O3(固态) + 3Si(液态) Mg(液态) + 2Al(液态) + 2SiO2(固态) → MgAl2O4(固态) + 2Si(液态) |

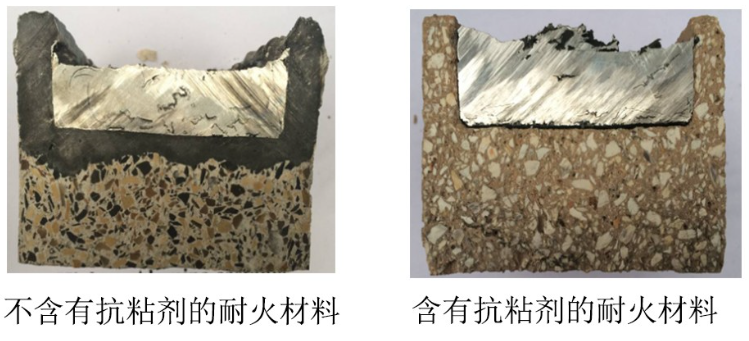

科耐尔铸铝用耐火材料新特性
New Properties of Aluminum Refractories

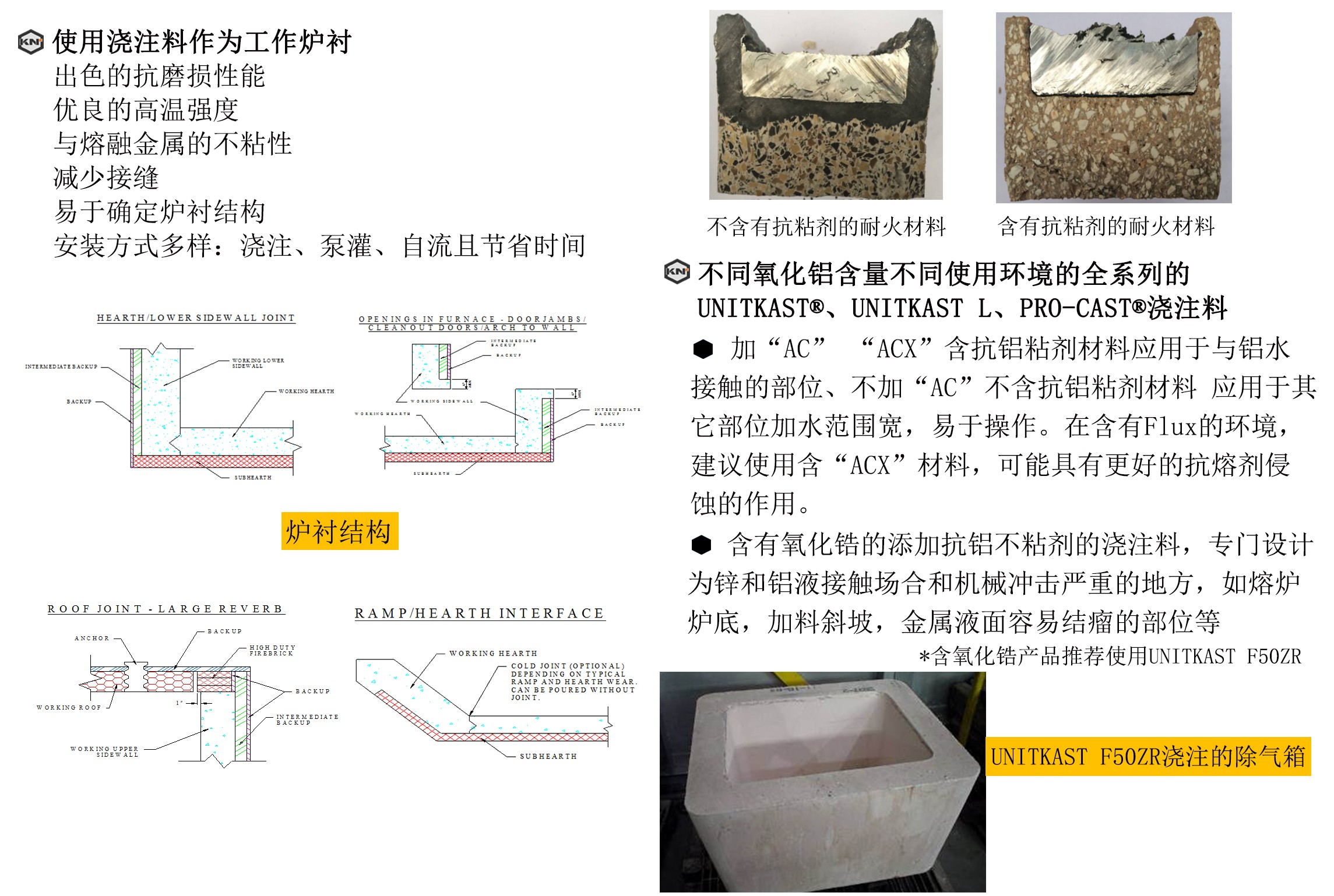

使用浇注料作为工作炉衬

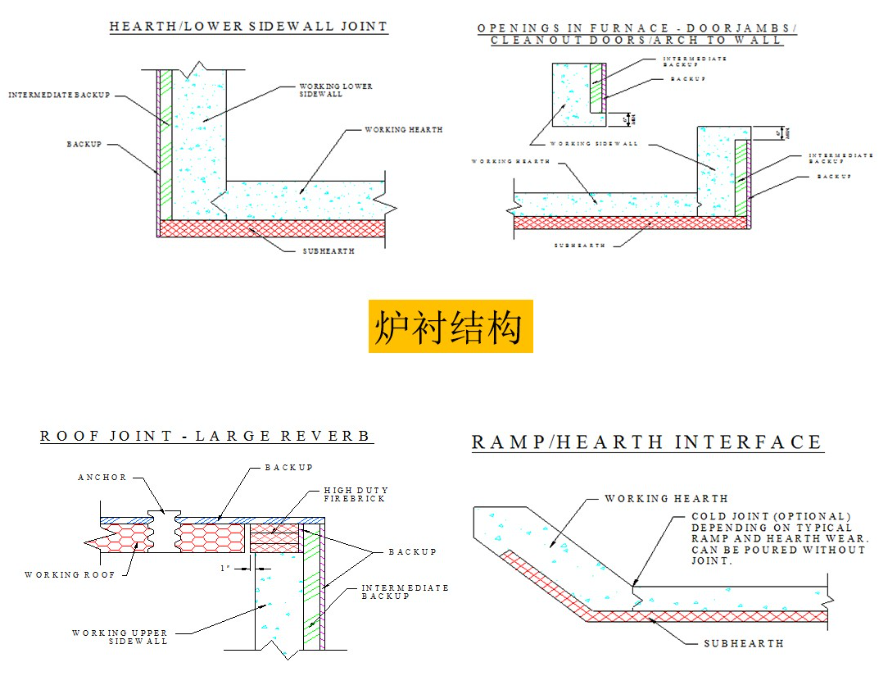

炉衬结构示意图 |
不同氧化铝含量不同使用环境的全系列的 UNITKAST®、UNITKAST L、PRO-CAST®浇注料

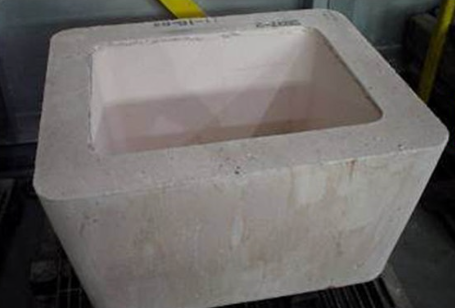

UNITKAST F50ZR浇注的除气箱 |

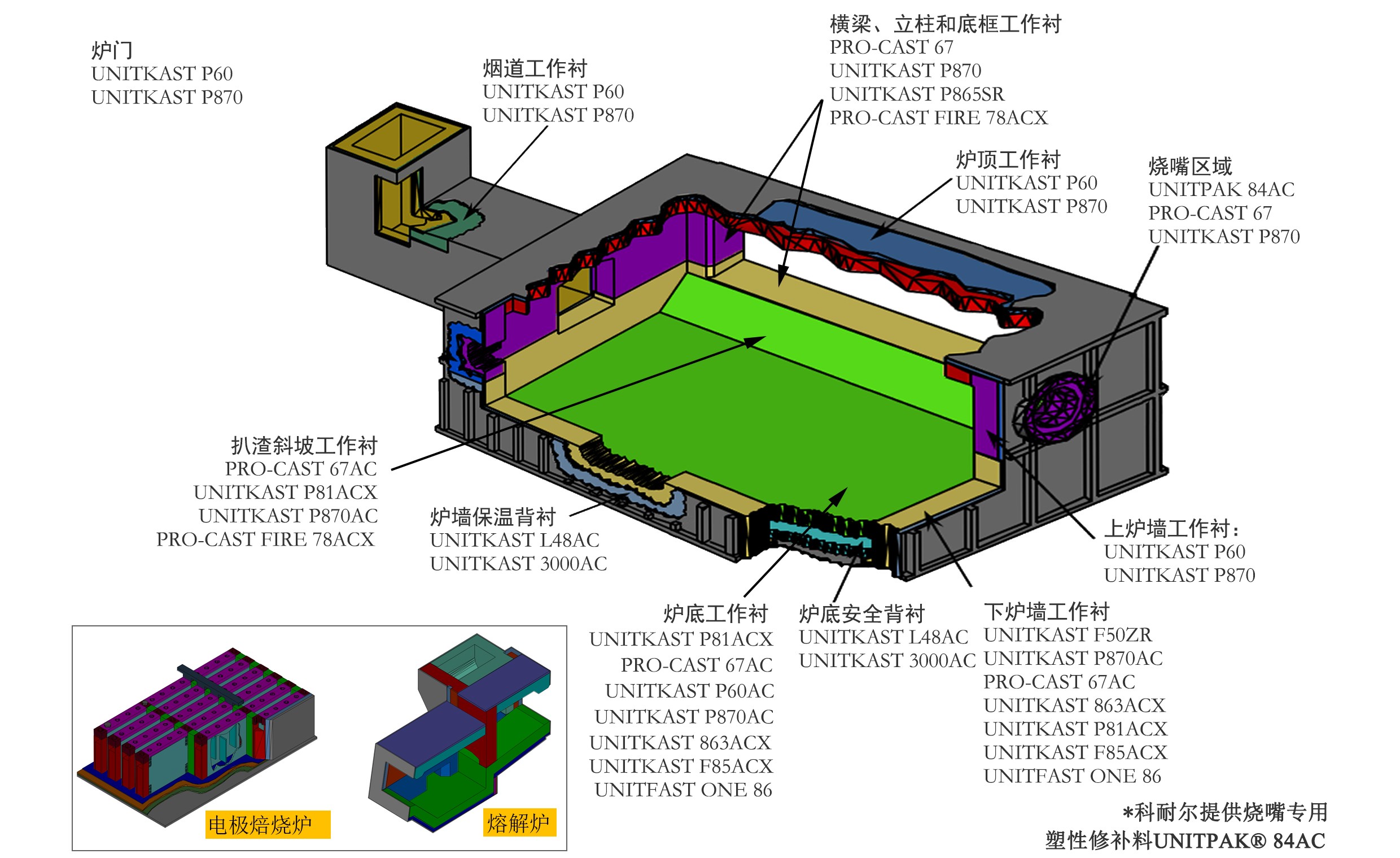

铝燃气反射炉用耐火材料选择指引
Aluminum Reverb Furnace Selection Guide
应用部位 Application | 产品名称 Product Description | 氧化铝 Al2O3 % | 二氧化硅 SiO2 % | 氧化锆 ZrO2 % | 密度 Density g/cm3 | 使用温度上限 Max.TEMP C |
工作炉衬 Working Lining | UNITKAST P60 | 57.3 | 39 | — | 2.45 | 1650 |
UNITKAST 50 | 49.2 | 45.1 | — | 2.4 | 1650 | |
PRO-CAST 67 | 67.5 | 24.2 | — | 2.65 | 1705 | |
PRO-CAST FIRE 78ACX | 78.5 | 9.7 | — | 2.8 | 1705 | |
UNITKAST P81ACX | 77 | 12.5 | — | 2.81 | 1705 | |
UNITKAST F50ZR | 56.2 | 29 | 4.2 | 2.65 | 1650 | |
保温炉衬、炉盖材料 Insulation Lining Cover Lining | UNITKAST 3000AC | 47.2 | 35.5 | — | 2.15 | 1425 |
UNITKAST L48AC | 45.2 | 36.7 | — | 1.3 | 1345 | |
耐热地面浇注料 Unitkast Tuffloor | UNITKAST 2000 | 45.6 | 38.7 | — | 2.1 | 1371 |
维修用料 Maintenance | UNITPAK 76AC | 71.5 | 16 | — | 2.59 | 1650 |
UNITPAK 84AC | 82.5 | 7 | — | 2.8 | 1760 |
想要获取更多铝工业产品应用及解决方案，请点击访问：科耐尔耐火KENAIR®铝工业官网 http://www.knr168.com
